【若依】23、流程图绘制
经典工具：Flowable Eclipse Designer；但是，这是一个 Eclipse 插件。 IDEA：
- IDEA 默认就有一个流程图绘制工具（不推荐）。
- IDEA 流程绘制插件 flowable-bpmn-visualizer，勉强能用。
其他的绘制工具：
- flowable-ui 这是官方提供的一个 flowable 的工具，里边有很多功能，包括画流程图。
- bpmn.js 这个工具是 Camunda 提供的，可以嵌入到项目中，利用 bpmn.js 可以开发一个流程绘制工具。原生的 bpmn.js 画出来的流程图只能在 Camunda 中使用，但经过改造，就可以在 flowable 中使用了。
flowable-bpmn-visualizer

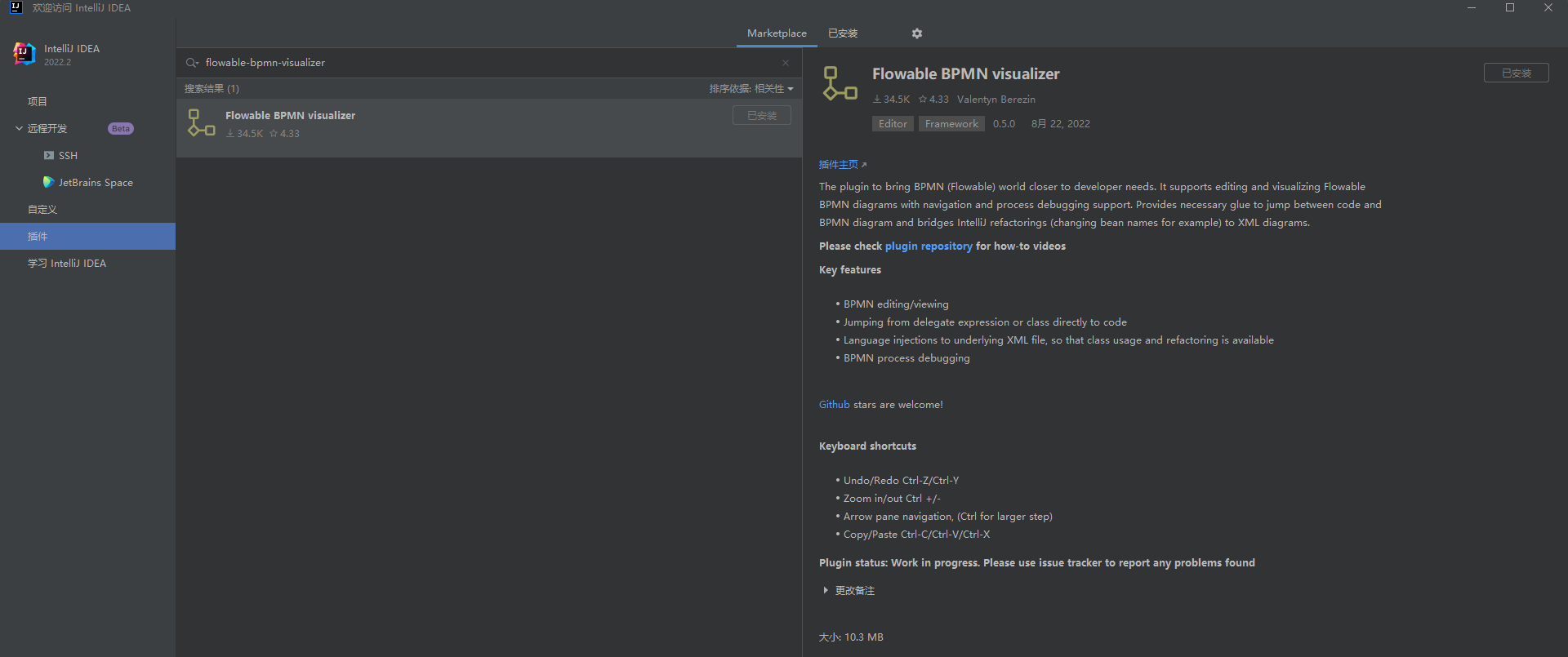

插件安装：
安装完，重启 IDEA 即可。

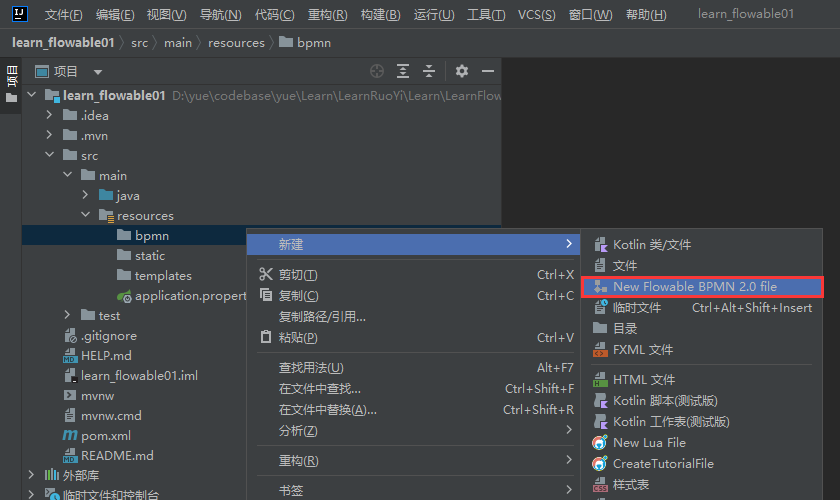

在 IDEA 中，当我们安装了这个插件之后，新建文件的时候，就有相应的选项：
选择这个就可以新建一个流程图了。

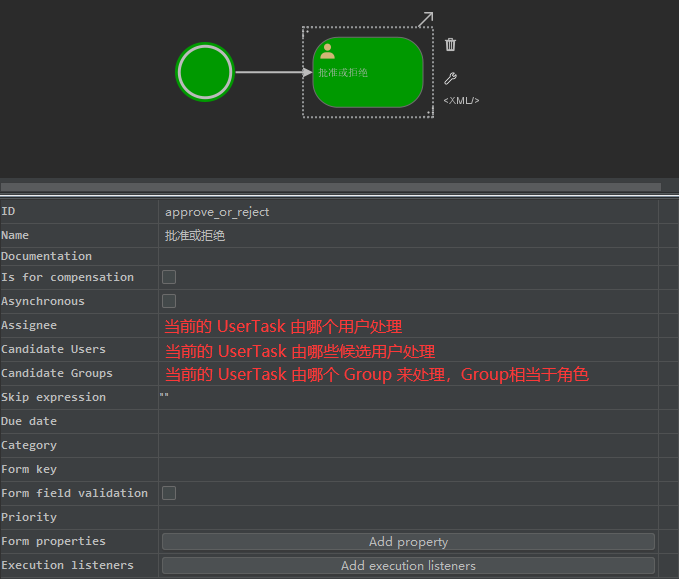

绘制关键节点：
注意：这里如果是传递变量需要用 ${} 表达式，如果是字符串，直接写即可；

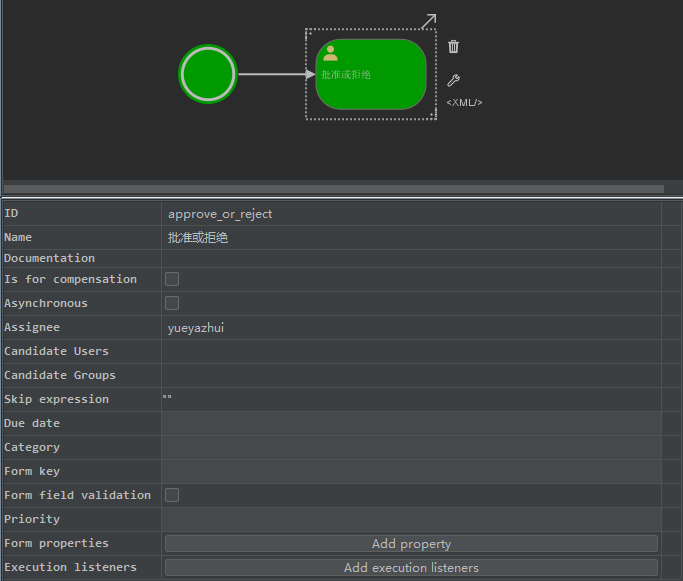

例如，这个节点由一个名为 yueyazhui 的用户来处理，那么写法如下：

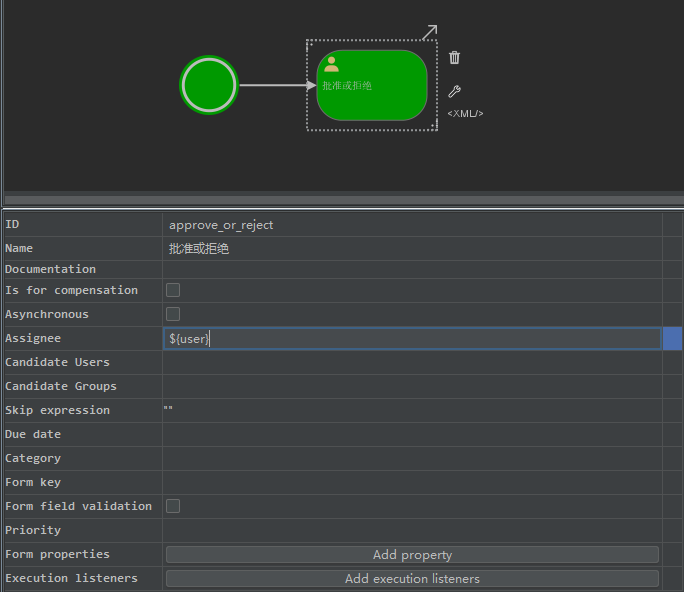

例如，这个节点由一个名为变量 user 的值的用户来处理，那么写法如下：

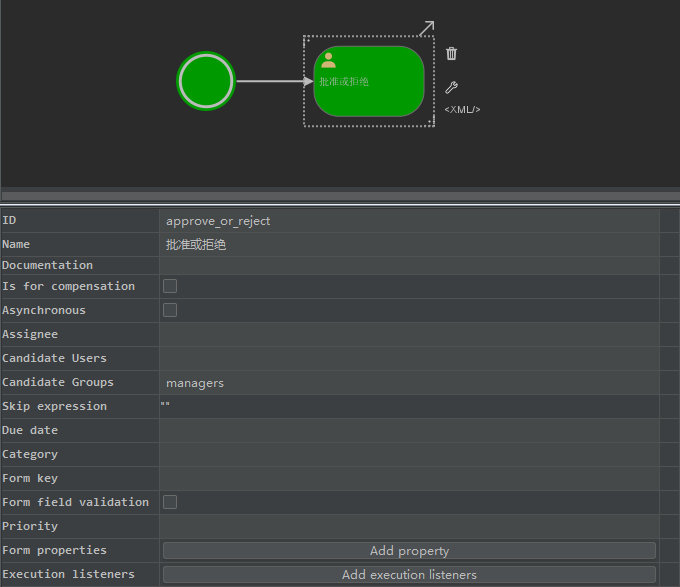

例如，这个节点由一个角色名为 managers 的用户来处理，那么写法如下：

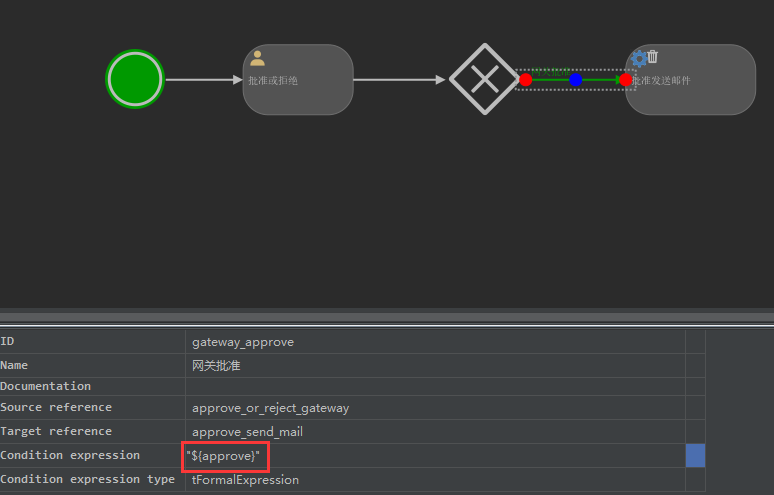

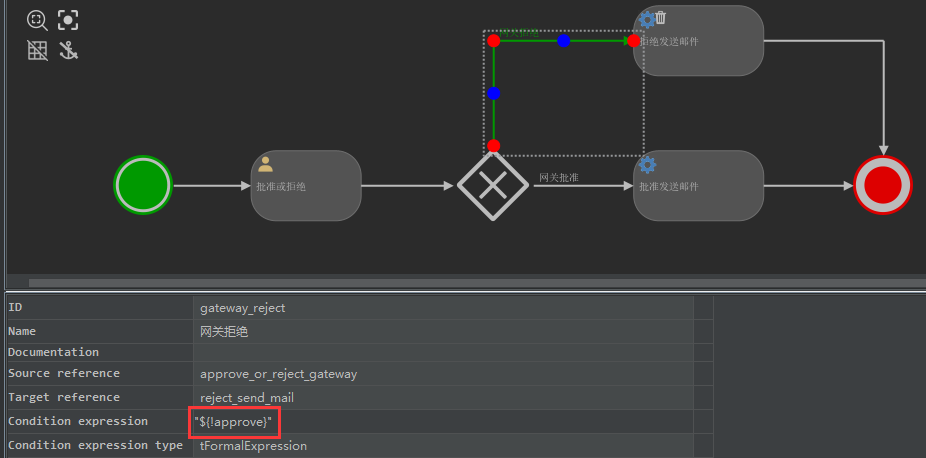

注意：从互斥网关（排他性网关）出来的线条中，有一个 Condition expression，表示这个线条执行的条件。
当用户在审批的时候，本质上其实就是传递一个变量，变量值为 true 或者 false。
${approve}表示这个变量的名字为 approve。

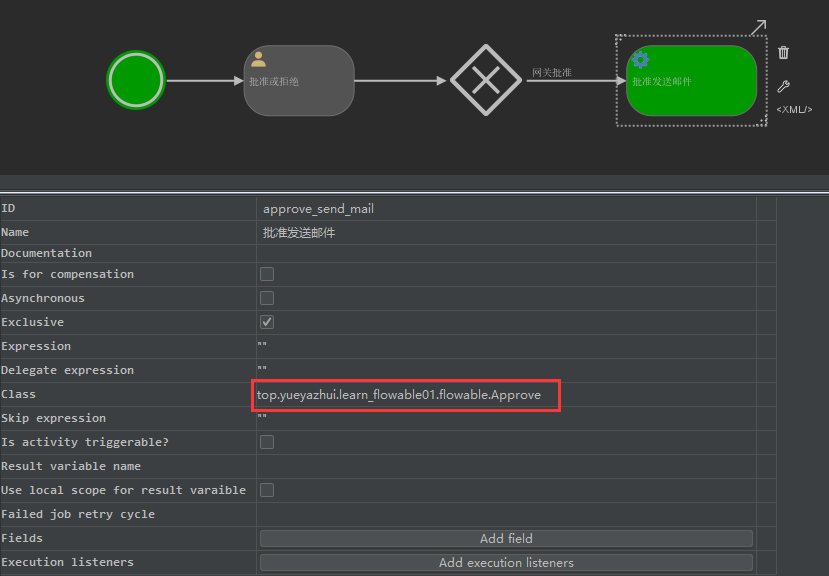

批准发邮件的服务：
齿轮表示这是一个服务任务，也就是系统自动完成的，系统自动完成的方式有很多种，其中一种是提前将自己的业务逻辑在 Java 类中写好，然后这里配置一下类的完整路径即可。
从互斥网关出来后，approve 变量如果为 false，那么就进入到拒绝发送邮件的服务中。
flowable-ui
Flowable 官方推荐的一个流程引擎辅助工具。
1. 安装

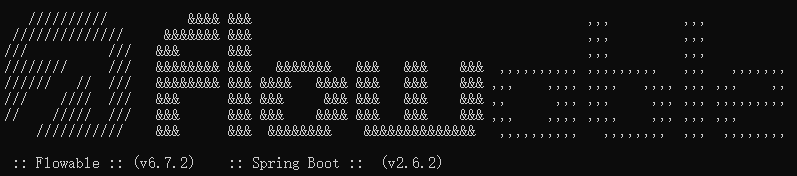

有两种方式： 官方提供的 war 包 下载地址：https://github.com/flowable/flowable-engine/releases/download/flowable-6.7.2/flowable-6.7.2.zip；这个 zip 包中有一个 wars 文件夹，里边包含了 flowable-ui 的 war 包，直接启动这个 war 包即可； 注意：解压路径不要有中文。 默认的端口号是 8080。 启动命令：
1
java -jar flowable-ui.war --server.port=8060
页面浏览地址：http://localhost:8060/flowable-ui。
docker 安装
1
docker run -d -p 8060:8080 flowable/flowable-ui

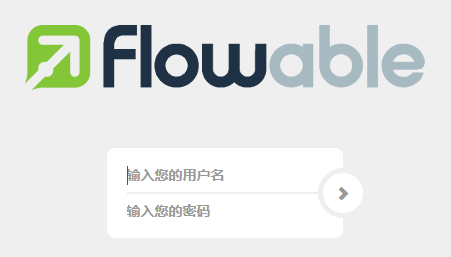

2. 登录
默认登录用户名是 admin，默认登录密码是 test。

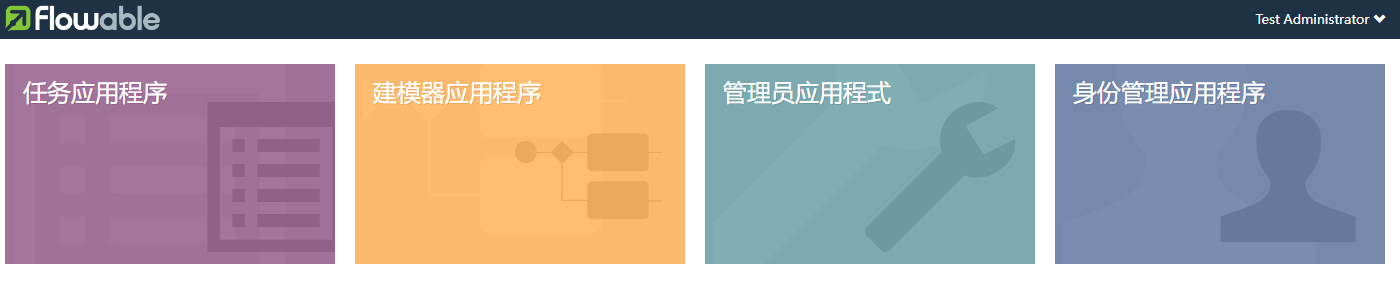

3. 功能模块
flowable-ui 是完整的 flowable 体验 demo，而不仅仅只是一个流程图绘制工具。所以它不仅可以画流程图，还可以运行流程图，既然能够运行流程图，那么就需要身份管理。
- 任务应用程序：绘制好的流程图，可以直接发布到一个应用中，然后在这里进行部署，这个模块其实就是这些部署的应用程序。
- 建模器应用程序：画流程图。
- 管理员应用程序：管理应用，具有管理员权限的用户，可以通过这个功能模块去查询 BPMN、DMN、FORM 等信息。
- 身份管理应用程序：这个功能模块，为所有的 flowable-ui 应用程序提供一个单点登录功能，并且还可以为这些用户设置用户组、用户权限等。
4. 身份管理应用程序

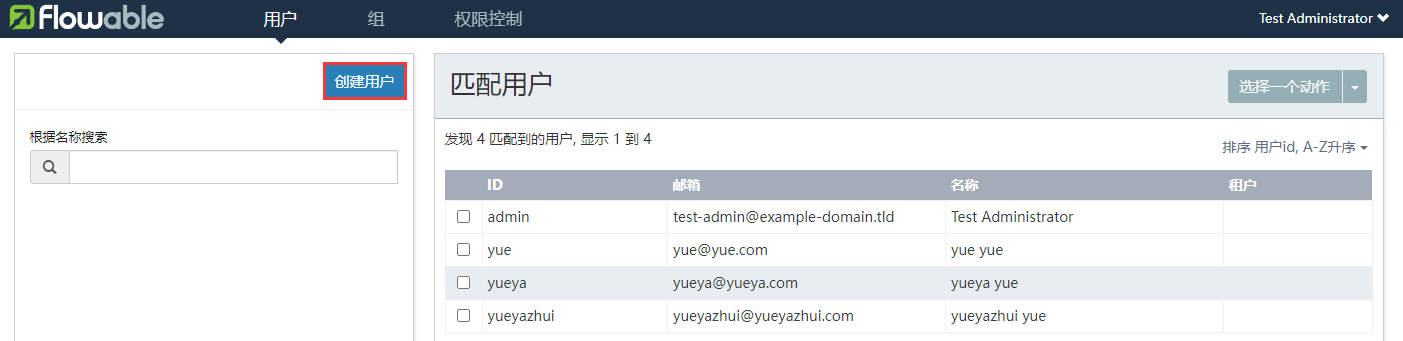

创建用户
新建的用户是没有权限的；所以新建的用户登录成功后，看不到任何功能模块。

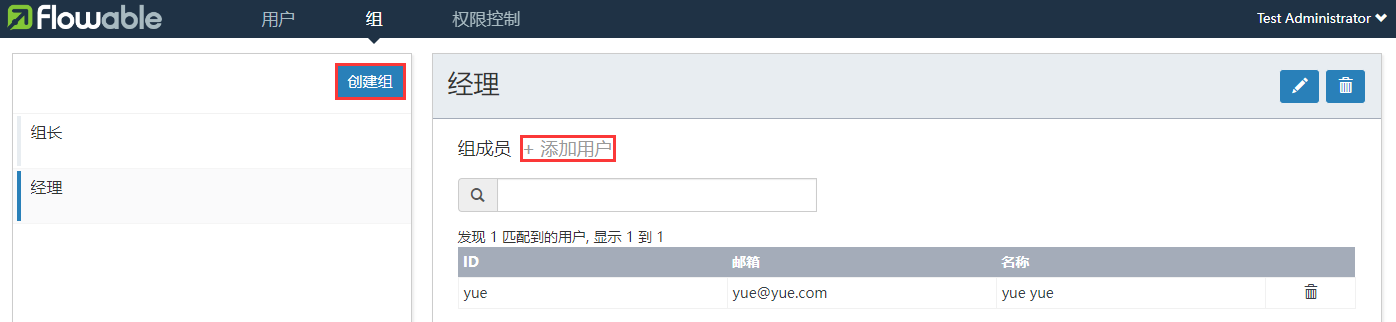

创建用户组，添加用户
将来在画流程图的时候，可以设置某一个 UserTask 由某一个用户组来处理，这个用户组中的所有用户，都可以处理这个 UserTask。

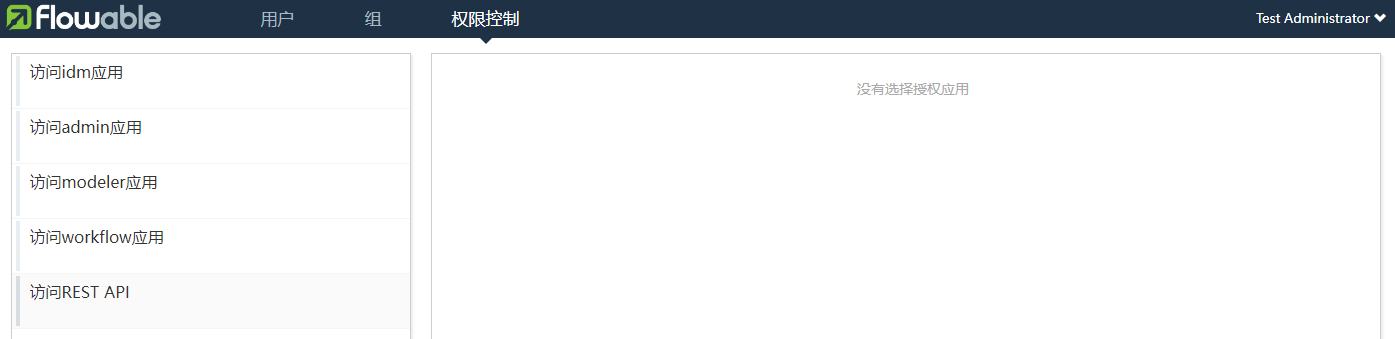

为用户或用户组添加相应的权限
- 访问 idm 应用：访问功能4.
- 访问 admin 应用：访问功能3。
- 访问 modeler 应用：访问功能2.
- 访问 workflow 应用：访问功能1.
- 访问 REST API：访问 REST API 接口的。

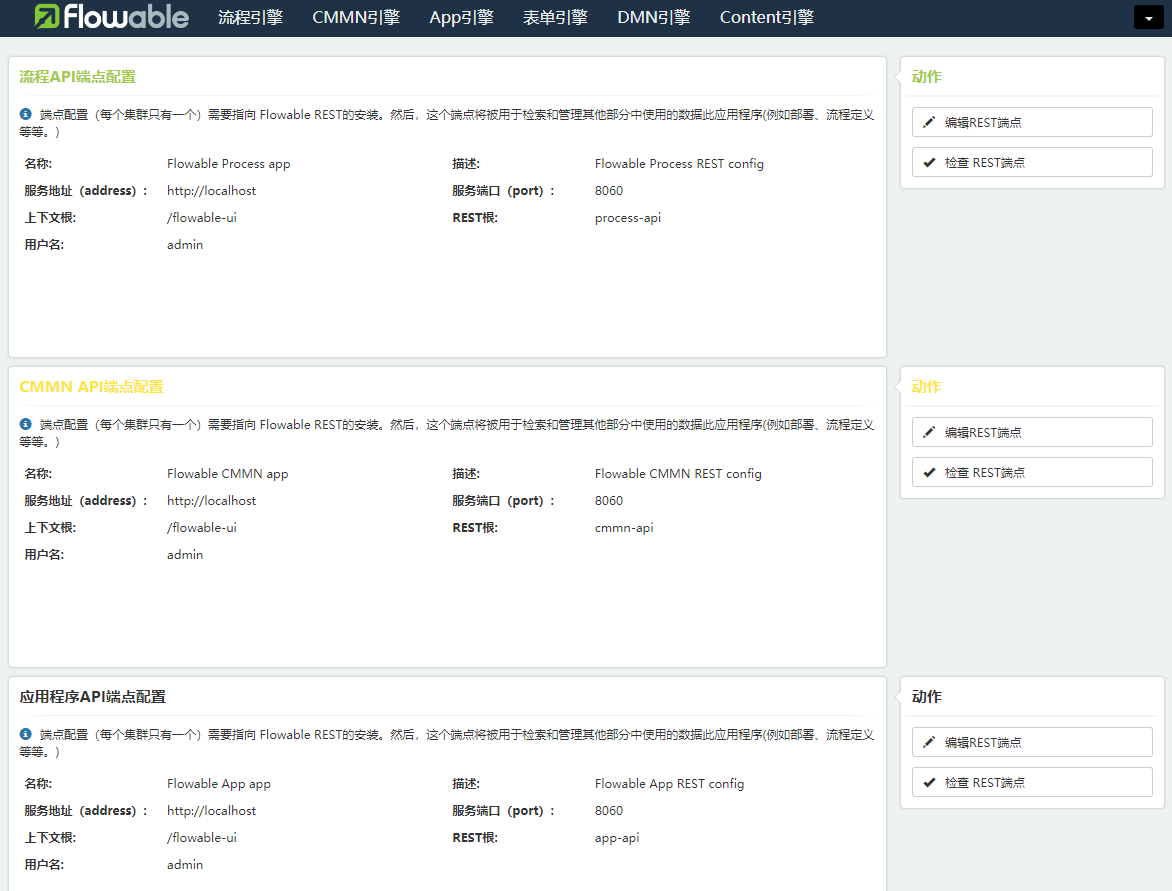

5. 管理员应用程序
6. 建模器应用程序

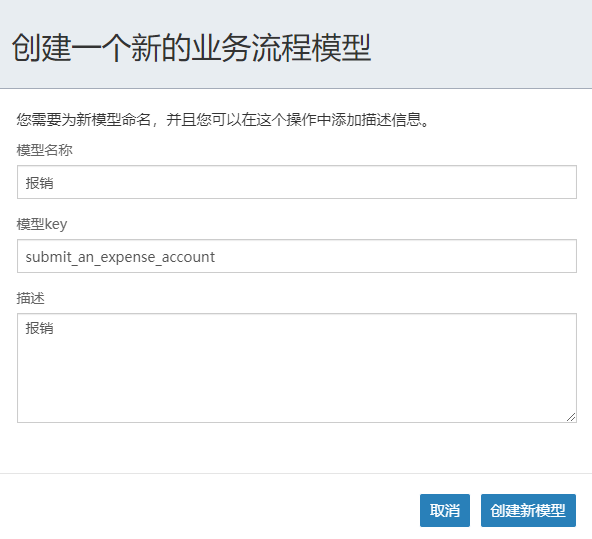

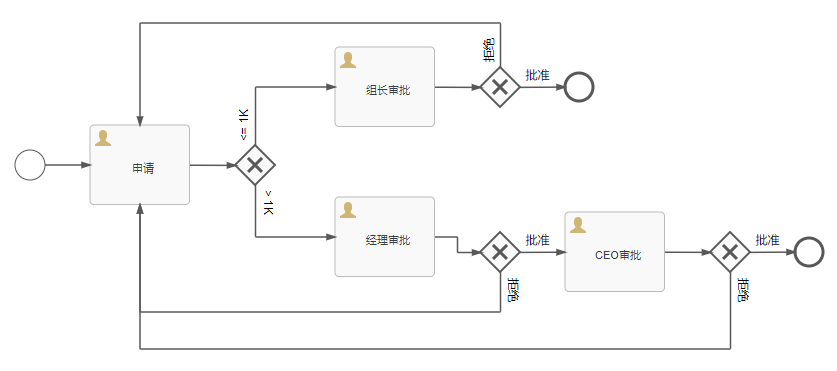

核心功能：画流程图。 绘制报销流程：
- 启动流程。
- 执行用户任务，这个用户任务交给流程的启动人去执行。这个用户任务中，填入报销资料，例如用户名、金额、用途。
- 系统自动判断报销金额是否大于 1000。
- 如果报销金额小于等于 1000，那么这个报销任务交给组长审批：
- 组长审批通过，则流程结束。
- 组长审批不通过，则流程回到第 2 步，用户重新去填写报销资料。
- 如果报销金额大于 1000，那么这个报销任务先交给经理审批：
表单问题
在流程中，传递流程参数有两种方式：
- 流程变量
- 表单
这两种方式都可以通过 $ 表达式去访问，例如${money <= 1000}${ceo_approve_or_reject_radio == "批准"}；区别在于，流程变量是零散的，而表单是整的。

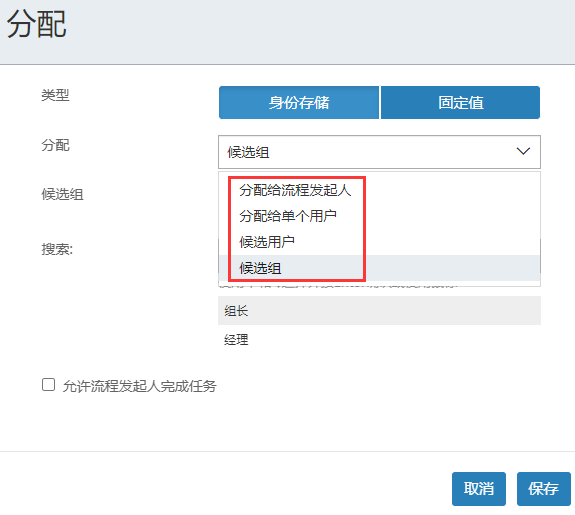

任务处理人
对于一个 UserTask 而言，任务处理人有四种：
- 流程发起人，由流程的启动人/发起人来处理这个任务。
- 单个用户，直接指定某一个具体的用户来处理这个任务，注意这里只能指定一个用户，并且这个用户将来在处理任务的时候，不需要认领，直接就可以处理。
- 候选用户：可以同时指定多个用户来处理这个任务，将来用户在处理的时候，需要先认领（Claim）任务，然后才能处理。
- 候选组：可以同时指定多个用户组来处理这个任务，这个处理的时候，也需要先认领，再处理。
基本概念
- 流程定义（ProcessDefinition）：绘制的流程图、流程的 XML 文件。
- 流程（ProcessInstance）：一个启动了的流程实例就是一个流程，流程可以是已经执行完毕的，也可以是正在执行中的。流程的定义相当于是一个类，而流程则相当于是一个对象。
- 任务（Task）：一个 ProcessInstance 中，需要具体处理的节点。
7. 任务应用程序
在 flowable-ui 中，绘制好的流程图，可以直接部署称为一个 App。
